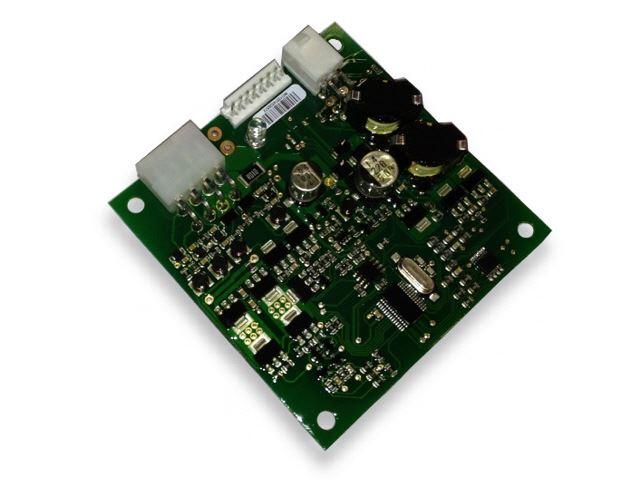

Automower Ladestationsplatine 305 (ab BJ 2020)

i: Einfach auch von Laien austauschbar

- Ladestation unten aufschrauben
- Platine abstecken und austauschen
- Ladestation zuschrauben ... fertig

Lieferumfang: 1 Stück Ladestationsplatine passend für Automower 305 ab Baujahr 2020

.

.

So testen Sie die Ladestationsplatine auf Funktion:

1. Fehlermeldung Kein Schleifensignal am Mäher und

2.1. Ladestation Dunkel Ist die Ladestationsleuchte Dunkel und am Ende des Verbindungskabels kommt Sicher Spannung an (mit Multimeter prüfen), dann ist mit hoher Wahrscheinlichkeit die Ladestationsplatine defekt.
2.2 Ladestation Blinkt Blau. Dies ist der Hinweis auf Kabelbruch des Begrenzungskabels. Es kann jedoch auch einmal die Ladestationsplatine betroffen sein. Ziehen Sie zum Test die Anschlüsse AL und AR des Begrenzungskabels von der Ladestation ab. Überbrücken Sie AL und AR an der Ladestation mit einem kurzen Draht (Jetzt wird ein funktionierendes Begrenzungskabel simuliert) Blinkt die Ladestaion noch immer, dann ist mit hoher Wahrscheinlichkeit die Ladestationsplatine defekt

2.3 Ladestation leuchtet Dauerlicht Grün und am Mäher tritt trotzdem o.g. Fehlermeldung auf. Ziehen Sie AL und AR ab. Leuchtet die Ladestationsleuchte dann noch immer grün ist mit hoher Wahrscheinlichkeit die Ladestationsplatine defekt.

i: Nach einem Tausch der Ladestationsplatine müssen Sie Mäher und Ladestation aufeinander abstimmen. Stellen Sie den Mäher in die Station. Gehen Sie in Punkt "Sicherheit" > "Erweitert" > Neues Schleifensignal generieren und bestätigen Sie dies.
